Бетонный завод Рифей-СКИП-45

4 510 000 руб. с учетом НДС 20%

Товарный бетон: до 45 м3 бетона в час

Технические характеристики:

Установленная мощность: 65,5 кВт
Масса: 14 500 кг
Длина: 24 м
Ширина: 4.3 м
Высота: 7,85 м
Режим работы: Автоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1. Большой запас прочности металлоконструкции;
2. Высокая точность дозирования компонентов, погрешность ±1%;
3. Шнековый транспортер КВ-6 в комплекте;
4. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих;
5. Лидер по соотношению цена/качество/производительность!

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    loading...
    Необходимо ваше согласие на обработку персональных данных

    Описание

    Производительность 45 м3/час. Автоматический режим.
    Бетонный завод «Рифей-Бетон-45», служит для производства товарного бетона и цементных растворов. В основе его современной конструкции использован двухвальный бетоносмеситель объемом на 1500 литров марки 2СГ-1500, дающий возможность работать с жесткими бетонными смесями, подвижными составами товарного бетона и разного рода строительными растворами. Уровень производительности данного бетонного узла намного больше соответствующих показателей конкурирующих с ним моделей, изготовленных другими производителями.

    Состав и схема

    Бетонный завод состоит из смесителя 1, установленного на эстакаде 2. Рядом с эстакадой установлен дозатор заполнителя 3, скип 4, силос 5, конвейер винтовой 6. Дозатор цемента 7 и дозатор воды 8 установлены на верхней секции скипа, над смесителем. Пульт управления заводом 9 установлен напротив нижней секции скипа. Лебёдочный привод скипа 10 закреплён на фундаменте около эстакады. Компрессор 11 может быть установлен в любом удобном для потребителя месте.
    Схема бетонного завода Рифей-Бетон-45

    Комплект поставки

    1. Двухвальный бетоносмеситель (БП-2Г-1500)
    2. Подъемник скиповый с лебедкой (ПС-1400)
    3. Дозатор заполнителя (ДЗ-24, 2х12- два бункера по 12м/куб каждый)
    4. Дозатор цемента (ДЦ-400)
    5. Конвейер винтовой КВ-6 метров
    6. Дозатор для воды (ДВ-300)
    7. Система автоматического управления, пульт ПУ-А
    8. Пневмооборудование, компрессор С416М
    9. Эстакада (Э-2)
    10. Комплект для монтажа и сборки, включающий фундаментные болты, метизы, провода и т. п.
    11. Руководство по эксплуатации. Паспорт.

    Название & Состав
    Цена
    Дозатор хим добавок ДП-60
    Дозатор хим добавок ДП-60

    1. Металлический шкаф
    2. Электронное табло
    3. Электронасос
    4. Силовая пускозащитная аппаратура
    5. Преобразователь расхода и трубопроводная арматура
    6. Руководство по эксплуатации

    77 000 руб.
    с учетом НДС 20%
    Силос цемента СЦ-62
    Силос цемента СЦ-62

    1. цементная банка

    2. лестница с ограждением

    3. ограждение верхней площадки

    4. труба для закачивания цемента

    5. ручная поворотная заслонка

    6. вибратор для сводообрушения

    7. руководство по эксплуатации

    490 000 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-1
    Растариватель цемента РЦ-1

    1. Растариватель
    2. Опорная рама
    3. Ножи
    4. Руководство по эксплуатации

    65 000 руб.
    с учетом НДС 20%
    Пульт ПУ-3.0
    Пульт ПУ-3.0

    Пылевлагозащищеный корпус пульта управления и силового щита;

    Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

    Сенсорная панель оператора Weintek;

    Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
    Степень защиты пульта управления IP54;

    Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

    Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

    Руководство по эксплуатации.

    392 000 руб.
    с учетом НДС 20%
    Кабина оператора РБУ
    101 000 руб.
    с учетом НДС 20%
    Пульт ПУ-МА
    Пульт ПУ-МА

    Пульт с системой автоматического управления ПУ-МА обеспечит работу бетонного завода в автоматическом режиме.

    Используется контроллер OMRON

    Пульт ПУ-МА имеет ряд дополнительных преимуществ, например:

    -сенсорная панель управления;

    -интуитивно понятное управление;

    -учет расхода материалов и произведенной продукции;

    -возможность сохранения рецептур бетона

    -режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.

    Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3

    344 000 руб.
    с учетом НДС 20%
    Дозатор заполнителя ДЗ-36
    Дозатор заполнителя ДЗ-36

    1. Три модульных бункера по 12 куб. метров (на каждом бункере по два отсекателя)
    2. Независимая рама каждого бункера
    3. Взвешивающий ленточный конвейер, установленный на тензометрических датчиках
    4. Пневмооборудование (пневмораспределитель - 6 шт, блок подготовки воздуха, клапан быстрого выхлопа - 6 шт, манометр, пневмоцилиндр - 6 шт)
    5. Вибраторы - 3 шт
    6. Тензодатчики - 4 шт

    1 562 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб

    Технические характеристики

    Длина х Ширина х Высота-24000х4300х7850мм

    Масса (без силоса цемента)-14500 кг


    Производительность бетона в час-45 м3

    За 1 час работы, количество замесов– 45

    Объем смесителя-1500 л

    Объем готового бетона - 1000 л


    Режим работы-автоматический

    Максимальная погрешность дозирования - ±2%

    Способ подачи инертных материалов-скип

    Количество бункеров - 2 шт, по 12 м3 каждый

    Общий объем бункеров - 24 м3

    Способ подачи цемента-конвейер винтовой


    Мощность - 65,5 кВт

    Напряжение - 380 В

    Частота - 50 Гц

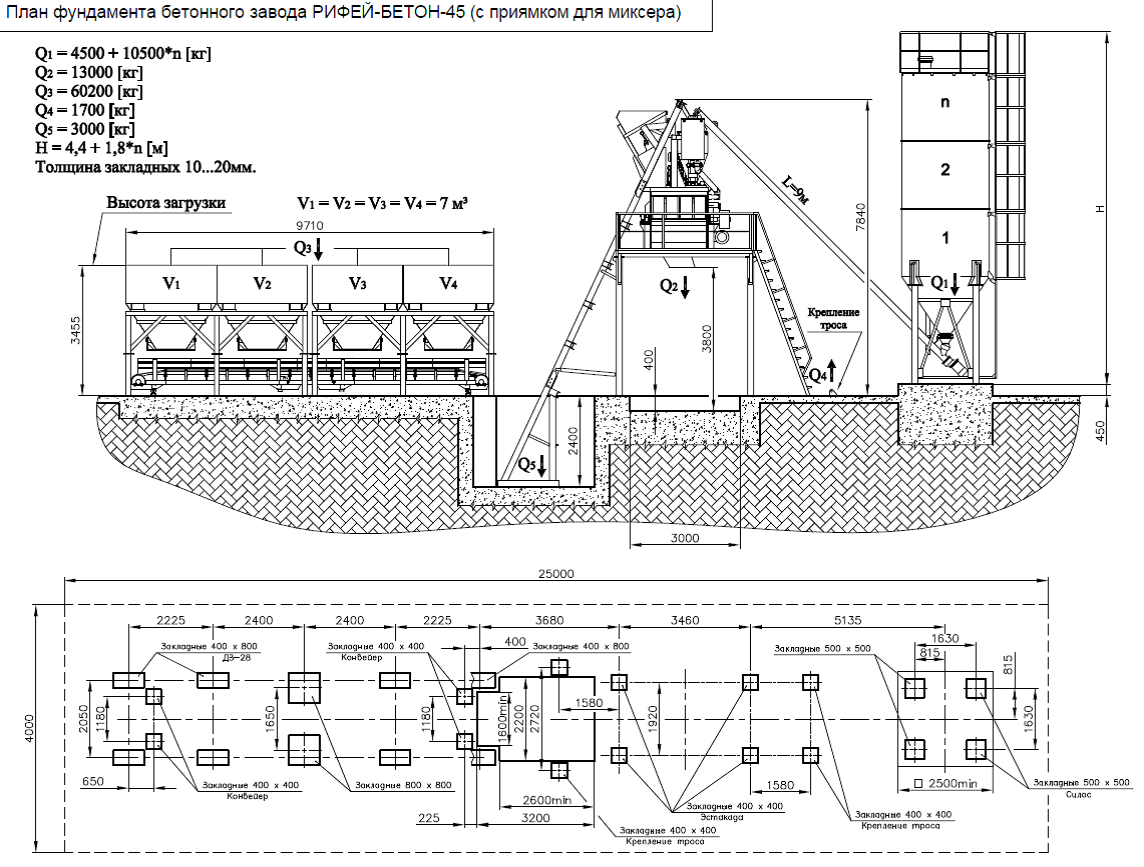

      План фундамента

      План фундамента РБ-45
